IHF襯氟離心泵結構特點
IHF襯氟離心泵在各行業中的應用

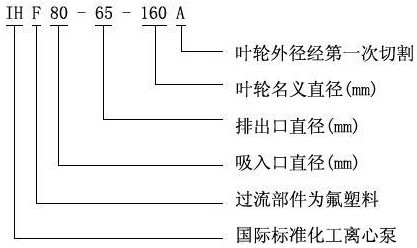

IHF襯氟離心泵型號表示方法
IHF襯氟離心泵選型參數
|
氟塑料襯里離心泵型號 |
轉速2900r/min |
轉速1450r/min |
||||||||
|
流量Q |
揚程H |
汽蝕余量 |
泵效率 |
功率 |
流量Q |
揚程H |
汽蝕余量 |
泵效率 |
功率 |
|
|
IHF50-32-125離心泵 |
12.5 |
20 |
2 |
50 |
1.38 |
6.3 |
5 |
2 |
45 |
0.19 |
|
IHF50-32-125A離心泵 |
11.4 |
16.5 |
2 |
50 |
1.02 |
5.7 |
4.2 |
2 |
44 |
0.15 |
|
IHF50-32-160離心泵 |
12.5 |
32 |
2 |
46 |
2.37 |
6.3 |
8 |
2 |
40 |
0.34 |
|
IHF50-32-160A離心泵 |
11.4 |
26.6 |
2 |
45 |
1.8 |
5.7 |
6.7 |
2 |
39 |
0.27 |
|
IHF50-32-200離心泵 |
12.5 |
50 |
2 |
39 |
4.36 |
6.3 |
12.5 |
2 |
33 |
0.65 |
|
IHF50-32-200A離心泵 |
11.7 |
43.7 |
2 |
38 |
3.7 |
5.9 |
10.9 |
2 |
32 |
0.55 |
|
IHF50-32-200B離心泵 |
11 |
38.7 |
2 |
37 |
3.1 |
5.5 |
9.7 |
2 |
31 |
0.47 |
|
IHF65-50-125離心泵 |
25 |
20 |
2 |
62 |
2.2 |
12.5 |
5 |
2 |
55 |
0.31 |
|
IHF65-50-125A離心泵 |
22.8 |
16.6 |
2 |
61 |
1.69 |
11.4 |
4.2 |
2 |
54 |
0.24 |
|
IHF65-50-160離心泵 |
25 |
32 |
2 |
57 |
3.82 |
12.5 |
8 |
2 |
51 |
0.53 |
|
IHF65-50-160A離心泵 |
22.8 |
26.6 |
2 |
56 |
2.95 |
11.4 |
6.7 |
2 |
50 |
0.42 |
|
IHF65-40-200離心泵 |
25 |
50 |
2 |
52 |
6.55 |
12.5 |
12.5 |
2 |
46 |
0.93 |
|
IHF65-40-200A離心泵 |
23.4 |
43.7 |
2 |
51 |
5.46 |
11.7 |
10.9 |
2 |
45 |
0.77 |
|
IHF65-40-200B離心泵 |
22 |
38.7 |
2 |
50 |
4.64 |
11 |
9.7 |
2 |
44 |
0.66 |
|
IHF85-65-125離心泵 |
50 |
20 |
3 |
68 |
3.95 |
25 |
5 |
2.5 |
64 |
0.53 |
|
IHF85-65-125A離心泵 |
45.6 |
16.6 |
3 |
68 |
3 |
22.8 |
4.2 |
2.5 |
63 |
0.41 |
|
IHF85-65-160離心泵 |
50 |
32 |
2.3 |
67 |
6.5 |
25 |
8 |
2 |
62 |
0.88 |
|
IHF85-65-160A離心泵 |
45.6 |
26.6 |
2.3 |
66 |
5 |
22.8 |
6.7 |
2 |
61 |
0.68 |
|
IHF85-65-200離心泵 |
50 |
50 |
2.5 |
63 |
10.8 |
25 |
12.5 |
2 |
57 |
1.49 |
|
IHF85-65-200A離心泵 |
46.8 |
43.7 |
2.5 |
62 |
9 |
23.4 |
10.9 |
2 |
56 |
1.24 |
|
IHF85-65-200B離心泵 |
44 |
38.7 |
2.5 |
61 |
7.6 |
22 |
9.7 |
2 |
55 |
1.06 |
|
IHF100-80-125離心泵 |
100 |
20 |
3.2 |
73 |
7.46 |
50 |
5 |
2 |
69 |
1 |
|
IHF100-80-125A離心泵 |
91.2 |
16.6 |
3.2 |
72 |
5.7 |
45.6 |
4.2 |
2 |
68 |
0.8 |
|
IHF100-80-160離心泵 |
100 |
32 |
3.2 |
73 |
11.9 |
50 |
8 |
3.4 |
69 |
1.58 |
|
IHF100-80-160A離心泵 |
91.2 |
26.6 |
3.2 |
72 |
9.2 |
45.6 |
6.7 |
3.4 |
68 |
1.22 |
|
IHF100-65-200離心泵 |
100 |
50 |
3.2 |
72 |
18.9 |
50 |
12.5 |
2.5 |
68 |
2.5 |
|
IHF100-65-200A離心泵 |
93.6 |
43.7 |
3.2 |
71 |
15.7 |
46.8 |
10.9 |
2.5 |
67 |
2.1 |
|
IHF100-65-200B離心泵 |
88 |
38.7 |
3.2 |
70 |
13.2 |
44 |
9.7 |
2.5 |
66 |
1.76 |
|
IHF100-65-250離心泵 |
100 |
80 |
4.0 |
45 |
31.6 |
50 |
20 |
4.5 |
5.5 |
4.3 |
|
IHF125-65-250A離心泵 |
93.5 |
70 |
4.5 |
37 |
26.2 |
|
|
|
|
|
IHF襯氟離心泵安裝與使用
2.對照安裝尺寸預埋好底腳螺栓，做好混凝土基礎工作。
3.待基礎水泥凝固后，將泵安裝基礎上，應用水平儀檢查泵和電機軸的水平情況，如不水平，應用墊鐵調正直至水平，調妥后擰緊底腳螺母，
4.檢查泵的轉動部件是否有卡住擦碰現象,應嚴格檢查泵軸與電機的同軸度,可用薄片調整使其同心,最后用手轉動聯軸器,轉動輕松均勻無擦碰現象則為正常。
5.泵的吸入和吐出管路應有各自的支架，不允許管路的重量直接由泵來承受，以免把泵壓壞，
6.泵的安裝位置高于液面(在泵的吸程允許范圍內)時，應在吸入管路端部安裝上底閥，并在排出管路上設置灌液螺孔或閥門，供泵起動前灌液之用；泵的安裝位置低于液面時，應在吸入管路上按裝控制閥門和過濾裝置，以防止雜物吸入泵內，過濾面積應大于管路面積的3-4倍。
7.揚程高的泵在出口流量控制閥門的外端管路上還應安裝逆止閥，以防止突然停機時的水錘破壞。
8.必須保證泵的安裝高度符合泵的汽蝕余量，并考慮管路損失及介質溫度。
IHF型襯氟塑料離心泵起動、運轉與停止
1.泵起動前應將泵內灌滿加足輸送的液體，嚴禁無液起動。
2.關閉出口閥門，接通電源后馬上檢查泵的轉向必須按泵的轉向箭頭一致，嚴禁逆向運轉，
3.泵起動后達到正常轉速時，再逐漸打開出口閥門，并調節到所需要的工況投入運行。在吐出管路上的閥門關閉情況下，泵連續工作的時間不能超過3分鐘。
IHF型襯氟塑料離心泵維修與保養
1.定期檢查泵和電機，更換易損零件。
2.經常注意對軸承箱加注優質鈣基潤滑脂，以保下軸承良好的潤滑狀態。
3.長期停機不使用時，除將泵內腐蝕性液體放凈外，更應注意各部件及泵內流道的清洗干凈，并切斷電源。
4.泵嚴禁空載運轉。
5.介質中如含有固體顆粒時，應在泵入口處須加過濾器。

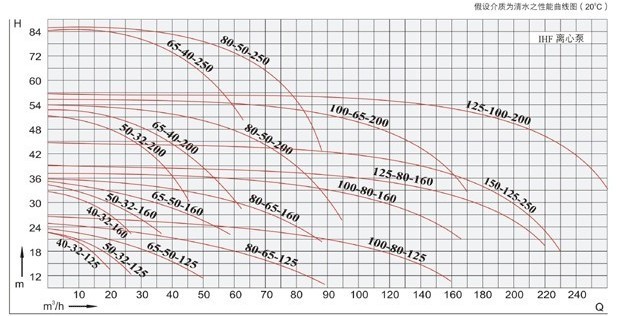

IHF襯氟離心泵性能曲線
IHF襯氟離心泵故障消除
|
故障現象 |
原因分析 |
排除方法 |
|
泵不出液體 |
1.電機轉向不對 |
1.調整轉向 |
|
泵不吸液體 |
1.底閥沒有打開或堵塞 |
1.校正或更換底閥 |
|
泵流量不足 |
1.葉輪損壞 |
1.更換葉輪 |
|
泵揚程不足 |
1.葉輪損壞 |
1.更換葉輪 |
|
噪音或振動 |
1.泵軸與電機軸不同心 |
1.校正泵與電機同軸度 |
|
軸承溫升過高 |
1.軸承損壞 |
1.更換 |
|
泵泄漏 |
1.機械密封件損壞 |
1.更換 |
