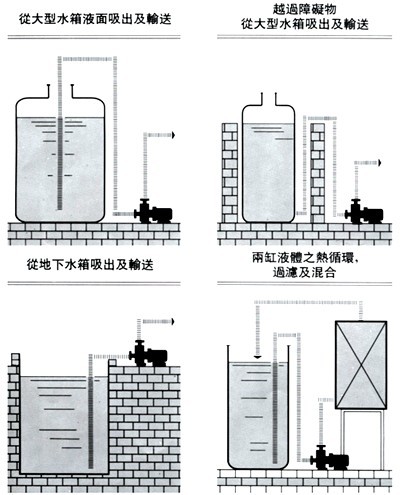

ZCQ磁力自吸泵產品應用
ZCQ型自吸式磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。因此，它是有廣泛的用途，我們真誠地向用戶推薦這種產品。

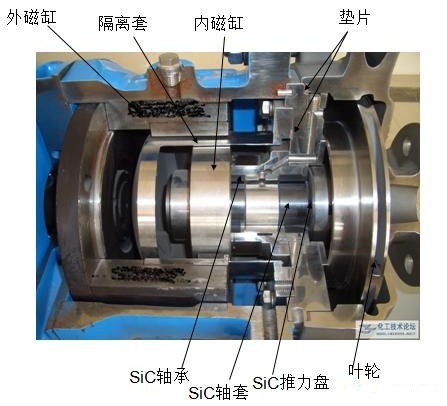

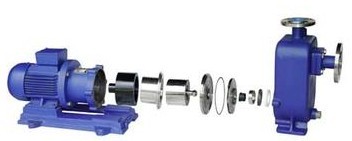

ZCQ磁力自吸泵內部結構原理
ZCQ磁力自吸泵采用先進的外混式軸向回水泵體結構設計，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成（結構見示意圖）。泵啟動后，在離心力的作用下，吸水室中的剩余液體與進液管路中的空氣被葉輪攪拌形成氣液混合物，混合物通過蝸殼進入氣液分離室，隨著流速降低，導致氣水分離，空氣由泵出液口排出，液體經回流孔返回泵腔內，經過多次循環，進液管道中的空氣被逐漸排空，使泵腔內形成一定的真空度，低位槽中的液體在大氣壓的作用下流向泵進口，達到自吸的作用，這一系列的自吸過程是泵在剛啟動的1至3分鐘內自動完成，無需人工干預，當液體充滿泵的進液管路與泵腔后泵組即自動進入正常運行狀態。磁力自吸泵的驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，通過磁力偶合間接驅動轉子組合上的葉輪旋轉，泵腔全部封閉，完全無泄漏。

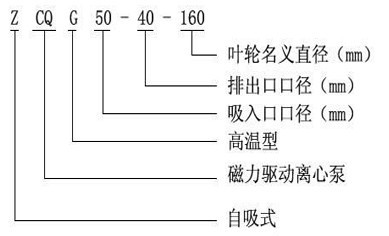

ZCQ磁力自吸泵型號表示方法
ZCQ磁力自吸泵選型參數
|
自吸式磁力泵型號 |
口徑 |
流量 (m3/h) |
揚程 |
功率 (kW) |
電 壓 |
材 質 |
|
|
進口 |
出口 |
||||||
|
ZCQ20-12-100自吸式磁力泵 |
20 |
12 |
3 |
12 |
0.37 |
220/380 |
不 |
|
ZCQ25-20-115自吸式磁力泵 |
25 |
20 |
6.6 |
15 |
1.1 |
380 |
|
|
ZCQ32-25-115自吸式磁力泵 |
32 |
25 |
6.6 |
15 |
1.1 |
380 |
|
|
ZCQ32-25-145自吸式磁力泵 |
32 |
25 |
6.6 |
25 |
1.1 |
380 |
|
|
ZCQ40-32-132自吸式磁力泵 |
40 |
32 |
10.8 |
20 |
2.2 |
380 |
|
|
ZCQ40-32-160自吸式磁力泵 |
40 |
32 |
12 |
32 |
4 |
380 |
|
|
ZCQ50-40-145自吸式磁力泵 |
50 |
40 |
14.4 |
25 |
4 |
380 |
|
|
ZCQ50-40-160自吸式磁力泵 |
50 |
40 |
13.2 |
32 |
4 |
380 |
|
|
ZCQ50-40-200自吸式磁力泵 |
50 |
40 |
7.8 |
50 |
5.5 |
380 |
|
|
ZCQ65-50-145自吸式磁力泵 |
65 |
50 |
16.8 |
25 |
5.5 |
380 |
|
|
ZCQ65-50-160自吸式磁力泵 |
65 |
50 |
27 |
32 |
7.5 |
380 |
|
|
ZCQ80-65-125自吸式磁力泵 |
80 |
65 |
50 |
20 |
7.5 |
380 |
|
|
ZCQ80-65-160自吸式磁力泵 |
80 |
65 |
50 |
32 |
15 |
380 |
|
|
ZCQ80-65-200自吸式磁力泵 |
80 |
65 |
50 |
50 |
15 |
380 |
|
|
注:每個型號都可配用防爆電機，還可以做成高溫型。 |
|||||||

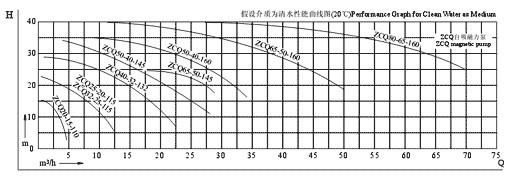

ZCQ磁力自吸泵性能曲線
ZCQ磁力自吸泵安裝要求
1、開箱后檢查泵銘牌，校對ZCQ型自吸式磁力泵產品主要參數是否與使用要求相符。
2、自吸泵應水平安裝，泵體不得承受管路重量。
3、泵與管路應保持良好的密封。
4、泵使用前應進行檢查、電機風葉轉動要靈活、無止住及異聲現象，各緊固體要牢固。
5、擰開泵上方的加水螺栓，加入儲液水少于泵體容積的三分這二，旋緊螺栓。
6、接上電源試轉一下，從電機端看，運轉是否與泵轉向標記一致。
7、ZCQ型自吸式磁力泵停止工作前，先關閉排出閥門，再關閉電源，最后關閉吸入管閥門。
ZCQ磁力自吸泵使用要求
2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3、泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
4、被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）。金屬泵的使用溫度＜100℃，被輸送的介質比重≤1.3；介質比重＜1.3時，將影響技術性能。
5、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。
6、自吸泵運行500小時后，應拆檢軸承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5 ～1mm，葉輪軸向竄動0.5～2mm時，應更換軸承和軸向動環。
ZCQ磁力自吸泵故障處理
|
故障形式 |
產生原因 |
排除方法 |
|
自吸式磁力泵不出水 |
1．水泵反轉 2．吸入管路漏氣 3．泵體內未回儲液或儲液不足 4．電壓太高，啟動時內外磁打滑 5．吸程太高或吸入管路太長 |
改變電機接線 杜絕漏氣 增加泵內儲液量 調正電壓 降低吸程或縮短管路 |
|
自吸式磁力泵出水不足 |
1．吸入管徑太小 2．葉輪流道阻塞 3．揚程過高 4．轉速太低 |
調換進水管 清洗葉輪 開大出水閥 恢復額定轉速 |
|
自吸式磁力泵揚程過低 |
1．流量過大 2．轉速太低 |
關小出水閥 恢復額轉速 |
|
自吸式磁力泵噪音太大 |
1．軸嚴重磨損 2．軸套嚴重磨損 3．驅動磁鋼杯與隔離套接觸 |
更換泵軸 更換軸套 拆除泵頭重新組裝 |
|
自吸式磁力泵漏液 |
O型密封圈損壞 |
更換O型密封圈 |
訂貨請盡量提供：
1.型號2.口徑3.揚程4.流量5.電機功率（KW）6.轉速（R/min）7.材質8.電壓（V）
